A M P L I F I C A D O R E S    T I M E S    O N E
E S P E C I F I C A Ç Õ E S     T É C N I C A S

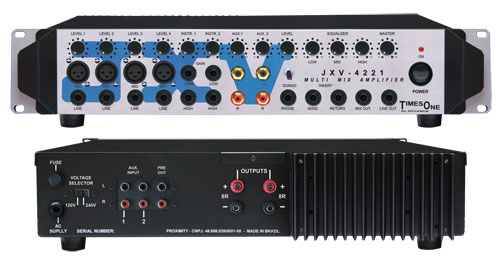

M O D E L O    J X V - 4 2 2 1    I N T E G R A D O

. PRÉ - AMPLIFICADOR:
.  TONALIDADE:   Graves (LOW)   - 15 dB em 100 HZ  (atenuação e reforço).
                              Médios (MID)    - 12 dB em  1  KHZ  (atenuação e reforço).
                              Agudos (HIGH) - 15 dB em 10  KHZ (atenuação e reforço).
.  PRÉ   OUT    :    Resposta de Frequência:   10 HZ a 50 KHZ.
                             Crosstalk:   - 96 dB entre programas
                                                - 66 dB entre canais
                              Nível de saída:  (0 dB) - 775 mV (normal )   3 V (máximo).
                              Impedância : 600 Ohms.
                              Distorção harmônica (THD) - menor que 0,03%.
. MISTURADOR:
. ENTRADAS:        Microfones:  entrada  2mV (normal), 15 mV (máximo).
                              Impedância:  27 K Ohms.
                              Auxiliares :  entrada   300mV (normal), 775 mV (máximo).
                              Impedância:  600  Ohms.
. AMPLIFICADOR :
. POTÊNCIA TOTAL DE SAÍDA :     8Ω  -  140 WATTS RMS
                                                        4Ω -  200  WATTS RMS
                                                        2Ω -   N/O
. RELAÇÃO SINAL RUÍDO :  - 110 dB  (com volumes no máximo).
. DISTORÇÃO (THD) :  menor que 0,03% em 4 Ohms @ 100 Watts.
. RESPOSTA DE FREQÜÊNCIA :   - 3 dB de 15 HZ a 25 KHZ @potência total.
. FATOR DE AMORTECIMENTO :  > 300 em 1 KHZ 8 Ohms.
. DIMENSÕES :   L: 483 m/m    A: 88 m/m (2U)    P: 280 m/m   ( 2 " U" ).
. PESO : 8,3 Kg.
. CONSUMO:  350 V.A.  (máximo).

CARACTERÍSTICAS GERAIS :
.  4 canais de entrada para microfones de baixa impedância, com conectores tipo XLR ou linha com
   conectores tipo JACK, ambos no  painel frontal, e controles de volume independentes por canal.
.  2 canais de entrada específicos para guitarra, violão  elétrico, cavaquinho, etc...   Uma entrada de alto
   ganho (High Gain) e outra de baixo ganho (Low Gain) ambas com conector tipo  JACK.
.  2 canais  de  entrada  para  auxiliar "L + R", com conectores tipo RCA no painel frontal e traseiro com
   volume independente por canal.
.  Pré  amplificador com  controle de  volume  geral (MASTER) para mixagem dos 8 canais.
.  Controle de equalização estéreo em 3 vias :  agudos / médios / graves .
.  Gongo Din-Don de duas frequências com volume independente e botão acionador no painel frontal.
.  Insert: permite a ligação de um processador (equalizador) ou efeito entre o pré e o amplificador através
   da saída SEND e da entrada RETURN.
.  Saída de PRE OUT  "L + R"  no  painel traseiro com conectores RCA para ligação de outros amplificadores.
.  Saída MIX OUT   no painel frontal, com conector tipo JACK para ligação de outros  amplificadores,  este
   sinal é resultado da mixagem dos oito canais sem a equalização geral.
.  Saída  LINE OUT  no painel frontal, com conector tipo JACK para ligação de outros amplificadores, este
   sinal é resultado da mixagem dos oito canais mais a equalização geral.
.  Amplificador de 200 Watts  RMS em 4 Ohms  com  conectores tipo born no painel traseiro (dois pares).
.  Fusíveis de proteção:   01 para AC (externo) - 04 para DC (interno).
.  2 unidades rack " 2 UR ".
. Opera com rede 120 / 240 V.
